Abbiamo avuto modo di illustrare in articoli precedenti il ruolo di primaria importanza che ha il monitoraggio strutturale ai fini della sicurezza delle infrastrutture civili.
A questo punto del nostro approfondimento sulle prove non distruttive in ingegneria civile ci occuperemo più specificatamente della verifica del comportamento di un particolare elemento strutturale, i pali di fondazione; si tratta di elementi strutturali di tipo colonnare che costituiscono la struttura di fondazione di un’opera e che hanno funzione di contenimento e di stabilità.
Le prove finalizzate alla verifica e al monitoraggio del comportamento strutturale dei pali di fondazione sono regolamentate dalle Normative tecniche per le costruzioni che disciplinano la progettazione e la costruzione del nuovo e il monitoraggio strutturale del costruito.
In questo articolo approfondiremo la prova di carico statico su pali di fondazione, prova ecometrica su pali di fondazione (metodo PIT) e il cross-hole ultrasonico e ti consiglieremo 5 strumenti Novatest per eseguirle nel modo più efficiente e affidabile possibile.
La prova di carico statico su pali di fondazione si dividono in due categorie:
Le prove su pali di fondazione pilota sono test che vengono eseguiti in fase progettuale per avere una proiezione del comportamento strutturale del sistema di fondazione una volta che sarà realizzato.
Le prove di collaudo su pali di fondazione vengono eseguite allo scopo di verificare sul costruito caratteristiche meccaniche e stabilità strutturale.
Le prove di carico possono essere eseguite secondo modalità diverse. Una procedura di uso comune prevede l’utilizzo di martinetti idraulici, centralina oleodinamica e trasduttori elettronici fissati sul palo in grado di rilevare gli spostamenti causati dall’applicazione del carico che manda in pressione i martinetti.
Un altro metodo consiste nell’applicazione di un carico di blocchi in calcestruzzo il cui peso e forza esercitata simulano l’azione a cui sarà sottoposto il palo in esercizio.
In entrambi i casi citati si tratta di prove non distruttive.
La prova ecometrica, detta anche Pile Integrity Test, è anch’essa una prova non distruttiva, che viene utilizzata per verificare l’integrità dei pali di fondazione, misurarne la lunghezza, rilevare eventuali difetti e la loro profondità, attraverso la velocità di propagazione delle onde tra la testa e la base del palo di fondazione.
La prova ecometrica o metodo PIT si esegue producendo un’eccitazione meccanica che si propaga attraverso il mezzo con una velocità proporzionale alle caratteristiche meccaniche del mezzo stesso. L’onda d’urto che si genera ritorna in riflessione in superficie quando incontra eventuali anomalie nel mezzo attraversato.
Oltre alle prove di carico statico c’è un’altra modalità di indagine non distruttiva che può essere eseguita sui pali di fondazione e che sfrutta il metodo dinamico degli ultrasuoni attraverso il calcestruzzo, la prova cross-hole.
La prova ultrasonica cross-hole permette di rilevare l’integrità dei pali di fondazione, l’omogeneità del materiale, la presenza di eventuali difetti di costruzione o di fenomeni di degrado; quando, infatti, sono presenti anomalie nel calcestruzzo la velocità di propagazione diminuisce e il tempo di attraversamento aumenta.

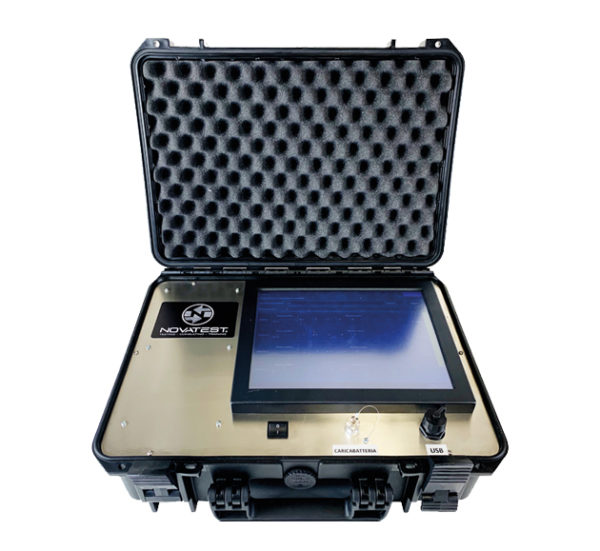

La centralina NOVALog di Novatest è stata progettata per l’acquisizione e la gestione dei dati acquisiti durante le prove in situ come Martinetti Piatti e Prove di Carico (su solai, pali, piastra, ponti, ecc.).
Vuoi conoscere meglio le caratteristiche tecniche e i vantaggi d’uso della Centralina NOVALog? Richiedi subito una consulenza gratuita!
P8000 di Novatest, usando il metodo di onda riflessa, viene utilizzato per valutare l’integrità del palo in cemento e individuare l’entità e la posizione del difetto. Può essere utilizzato per testare sia pali infissi che gettati in opera ed è impiegato anche per testare la superficie superiore esposta.
Vuoi conoscere meglio le caratteristiche tecniche e i vantaggi d’uso di P8000? Richiedi subito una consulenza gratuita!

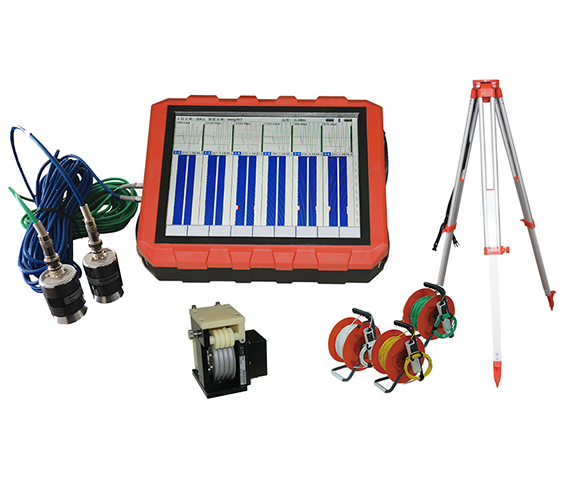

NOVASONIC U5600/U5700 di Novatest è un sistema a ultrasuoni touch-screen a 3 o 4 canali per indagini Cross-Hole su pali di fondazione.
Vuoi conoscere meglio le caratteristiche tecniche e i vantaggi d’uso di NOVASONIC U5600/U5700? Richiedi subito una consulenza gratuita!

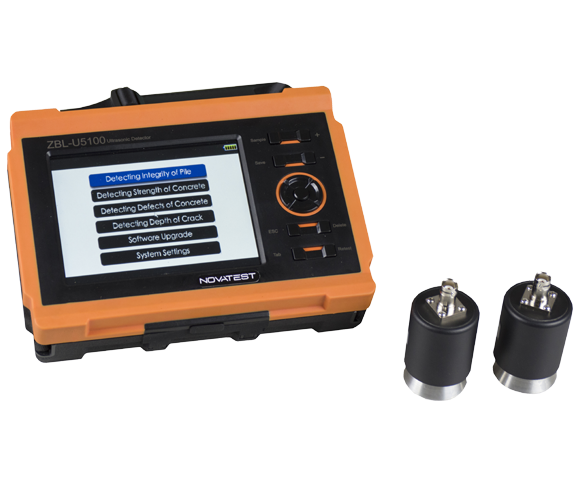

NOVASONIC U5100/U5200 di Novatest è un sistema a ultrasuoni con ultra-power per indagini ultrasoniche su strutture in calcestruzzo e Cross-Hole su pali di fondazione.
Vuoi conoscere meglio le caratteristiche tecniche e i vantaggi d’uso di NOVASONIC U5100/U5200? Richiedi subito una consulenza gratuita!
In questo articolo abbiamo approfondito i principali metodi di indagine non distruttiva da eseguire su pali di fondazione. Se sei interessato a conoscere i prodotti e i servizi Novatest per i professionisti del settore non esitare a contattarci tramite il form.
