Ingegneria Industriale / Tomografia ultrasonica per verifiche su saldature ad alta precisione

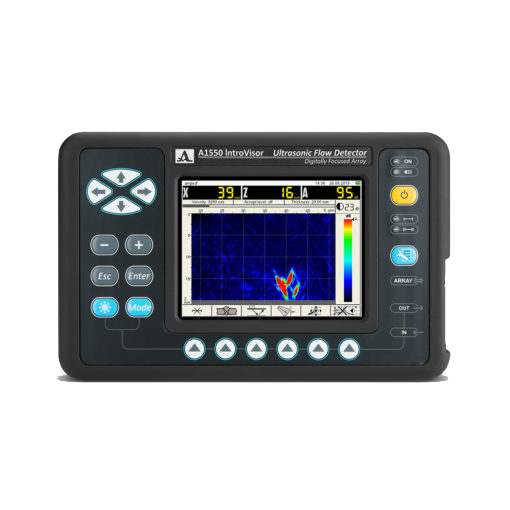

A1550 INTROVISOR

Rilevatore di difetti ad ultrasuoni con DFA (Digital Focus Array) per la visualizzazione interna dell’oggetto

A1550 INTROVISOR è il tomografo portatile che permette di effettuare prove ultrasoniche per la rilevazione di difetti e per la verifica delle saldature in situ. Grazie al principio DFA (Digital Focused Array), lo strumento è in grado di verificare, con un alto grado di risoluzione e di precisione, la struttura interna dell’oggetto come imaging di sezione in tempo reale (B-Scan).

Dotato di software per la ricostruzione 3D dei giunti, lo strumento permette il controllo della qualità della saldatura e l’esatta individuazione e monitoraggio delle eventuali difettosità. Grazie ad un avanzato algoritmo di controllo, l’array di antenne (AA) è in grado di sostituire un intero set di trasduttori standard tradizionalmente utilizzati per i test.

Dal design ergonomico, leggero e pratico, A1550 INTROVISOR è la soluzione che vi permette di ottenere eccellenti performance professionali per il rilevamento istantaneo e puntuale dei difetti in ambiente industriale.

FUNZIONALITÀ E AMBITI APPLICATIVI

  • Ispezione di giunti saldati e individuazione di corrosione, incrinature, stratificazioni interne e altri difetti;
  • Localizzazione e dimensionamento di difetti (discontinuità e disomogeneità) in oggetti di metallo e plastica;
  • Imaging in tempo reale della struttura interna dell’oggetto e immagini riflesse per difetti orientati verticalmente;
  • Opzione per utilizzare vari tipi di onde ultrasoniche: onde di taglio per ispezionare le saldature che si sovrappongono alla gamma angolare utilizzata dai metodi standard di prova ultrasonica;onde longitudinali per ispezionare il metallo di base;
  • Risoluzione e sensibilità migliorate. Possibilità di misurare la dimensione del difetto di discontinuità. Alta efficienza di prova.
  • Duplice utilizzo: tomografo (B-Scan) e rilevatore tradizionale di difetti t (A-Scan).
  • Modalità di scansione di giunti saldati (C-Scan) con il salvataggio dei risultati nella memoria.

  • Dimensione immagine in pixel: 256 x 256
  • Intervallo di ricostruzione del tomogramma: 0,1 – 2,0 mm
  • Frequenze operative: 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 MHz
  • Intervallo di velocità: 1.000 – 10.000 m / s
  • Range dell’attenuatore: 0 – 100 dB
  • Intervallo attenuatore: 1 dB
  • Display: TFT
  • Risoluzione dello schermo: 640 x 480
  • Alimentazione: accomulatore a litio
  • Tensione nominale di alimentazione: 11,1 V
  • Tempo di funzionamento con l’accumulatore: non meno di 8 ore
  • Dimensioni dell’unità elettronica: 260x166x80 mm
  • Peso dell’unità elettronica: 1,8 kg
  • Temperatura di funzionamento: da -10 a +55 ºC
  • Accumulatore al litio rimovibile
  • M9065 4.0V60R40 10CS array di antenne
  • Array di antenne 9060 4.0V0R40X10CL
  • M9170 4.0V70R26X10CS array di antenne
  • Trasduttore S3568 2.5A0D10CL
  • Trasduttore S5182 2,5 65D12CS
  • Trasduttore S5096 5.0 70D6CS
  • LEMO 00 – Cavo singolo LEMO 00 1,2 m
  • Cavo USB A – Mini B
  • Alimentatore con cavo
  • Calibrazione del campione V2 / 25
  • Cover morbida
  • Custodia da viaggio
