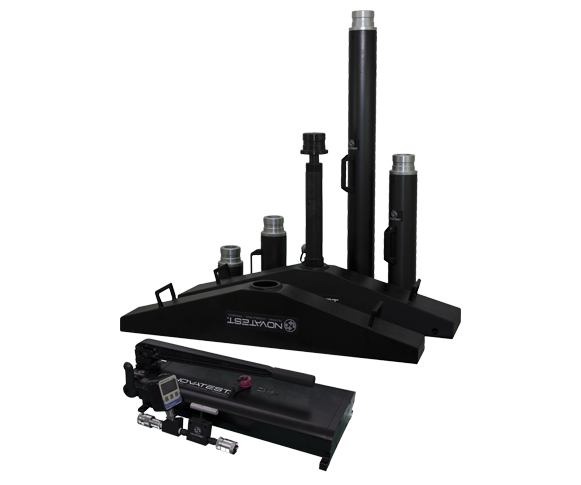

Il Kit per prove di carico su solai, nella sua configurazione standard, si compone di:

• N.2 Set di Spinta;
• N.1 Unità di pressurizzazione.

Composizione del singolo set di spinta:

• N.1 Cilindro idraulico, s/effetto, ritorno a molla, capacità 10ton, corsa 250mm;
• N.2 Prolunghe in alluminio per ogni dimensione (100cm, 50cm, 25cm, 12,5cm);
• N.1 Traversa inferiore (versione rinforzata);
• N.1 Traversa superiore;
• N.1 Adattatore per il posizionamento di celle di carico (opzionale).

Composizione dell’unità di pressurizzazione:

• N.1 Pompa manuale a leva, max pressione di lavoro 700bar (adattabile in funzione del numero e della tipologia di martinetti da gestire);
• N.1 Valvola regolatrice di flusso unidirezionale a regolazione fine;
• N.1 Manometro digitale ad alta precisione 0-700 bar;
• N.1 Tubo flessibile ad alta resistenza L=5 mt;
• N.1 Manifold a 3 vie (1 ingresso / 2 uscite);
• Innesti rapidi a vite 3/8”NPT con tappi di protezione.

Il sistema può essere personalizzato e adattato alle specifiche di prova richieste dal cliente.

Il kit per prove di carico su solai, nella sua composizione standard (2 punti di carico), viene fornito come segue:

• N.2 Cilindri idraulici s/effetto 10 ton, corsa 250 mm
• N.4 Prolunghe da 100 cm
• N.4 Prolunghe da 50 cm
• N.4 Prolunghe da 25 cm
• N.4 Prolunghe da 12,5 cm
• N.2 Traverse superiori
• N.2 Traverse inferiori (versione rinforzata)
• N.1 Pompa manuale a leva
• N.1 Valvola regolatrice di flusso unidirezionale a regolazione fine
• N.1 Manometro digitale 0-700 bar
• N.1 Manifold a 3 vie (1 ingresso / 2 uscite)
  N.2 Flessibili L=5mt con innesti rapidi 3/8″NPT e tappi di protezione

Possibilità di inserimento di celle di carico con display digitale per analisi, lettura e registrazione diretta dei valori di forza applicata.
