In base alle specifiche richieste dalla prova, il kit oleodinamico per prove di carico su pali di fondazione, può essere composto da uno o più martinetti (cilindri) disponibili con le seguenti caratteristiche:

Cilindro idraulico di sollevamento a doppio effetto compatto, ritorno ad olio
Capacità del cilindro 100/150/200/300 TON
Corsa 100/150/200 mm

Cilindri con capacità differenti vengono forniti su richiesta del cliente.

Le unità di pressurizzazione progettate specificamente per questo tipo di prova possono essere pompe bistadio con serbatoi da 1,9 – 3,8 – 7,2 litri con valvola di esclusione che elimina lo sforzo sulla leva dovuto al 1° stadio; valvola 4 vie per cilindri doppio effetto con elevate corse di avvicinamento e grandi capacità di olio.

Per sistemi con più cilindri, sono consigliabili pompe a mano (o centraline) bistadio con valvola che consente il passaggio automatico dal 1° al 2° stadio e il raggiungimento della massima pressione con uno sforzo sulla leva contenuto. Questi modelli sono dotati di:

• Valvola di sicurezza regolabile dall’esterno;
• Maniglie di trasporto e piedini per il fissaggio;
• Attacco da 1/2″ GAS per il collegamento del manometro.

Altri componenti del sistema:

• Valvola regolatrice di flusso unidirezionale a regolazione fine;
• Manometro digitale NVT02B ad alta precisione 0-700 bar con indicazione di picco min/max, unità di misure selezionabili (psi, MPa, kPa, bar, mbar), accuratezza 0,20% F.S.;
• Manifold (in caso di utilizzo di più cilindri);
• Tubi flessibili pressione massima di esercizio 1000 bar, scoppio 2800 bar con innesti rapidi a vite 3/8”NPT;
• Testina autolivellante;
• Innesti rapidi e tappi di protezione.

I sistemi oleodinamici per prove di carico su pali di fondazione, nella loro configurazione standard si compongono come segue:

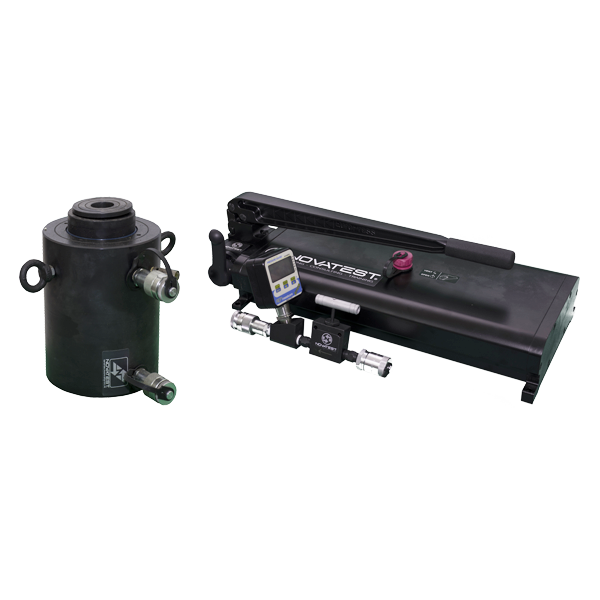

KIT P/CARICO PALI N.1 CILINDRO – POMPA MANUALE O CENTRALINA IDRAULICA

• N.1 Cilindro idraulico di sollevamento a doppio effetto – rit. ad olio
• N.1 Testina autolivellante
• N.1 Pompa a leva in lega leggera manuale doppio stadio – 700 bar (o Centralina idraulica)
• N.1 Manometro digitale ad alta precisione 0-700 bar con portamanometro flangiato, completo di rapporto di taratura (Rif. Accredia);
• N.1 Valvola regolatrice di flusso unidirezionale a regolazione fine
• N.2 Flessibili ad alta resistenza raccordati con innesti rapidi 3/8″NPT e tappi di protezione

KIT P/CARICO PALI N.2 CILINDRI – POMPA MANUALE O CENTRALINA IDRAULICA

• N.2 Cilindri idraulici di sollevamento a doppio effetto – rit. ad olio
• N.2 Testine autolivellanti (opzionali)
• N.1 Pompa a leva in lega leggera manuale doppio stadio – 700 bar (o Centralina idraulica)
• N.1 Manometro digitale ad alta precisione 0-700 bar con portamanometro flangiato
• N.2 Manifold (1 ingresso / 2 uscite)
• N.1 Valvola regolatrice di flusso unidirezionale a regolazione fine
• N.4 Flessibili ad alta resistenza raccordati con innesti rapidi 3/8″NPT e tappi di protezione

Configurazioni possibili:

KIT PROVE DI CARICO SU PALI N.1/2/3/4 CILINDRI – POMPA MANUALE/CENTRALINA IDRAULICA

Per poter scegliere correttamente la pompa per l’applicazione desiderata è necessario valutare alcuni dati come:

• Capacità del serbatoio. Dopo aver scelto il cilindro adatto e quindi stabilito il volume d’olio necessario per far svolgere al pistone tutta la sua corsa, bisogna selezionare la pompa più idonea in base al volume d’olio utilizzabile. Infine occorre tenere presente la quantità d’olio necessaria alla gestione dell’intero circuito idraulico.
• Velocità di estensione del pistone ad ogni pompata (quindi capacità e portata).
• Peso (nel caso in cui sia un fattore rilevante nella scelta).
